Вопрос «нужно ли заземление в частном доме» задают практически все владельцы загородной недвижимости, особенно в периоды грозовой активности :-). Одни считают его обязательным элементом электробезопасности, другие уверены, что это лишняя трата денег. В данной статье разберёмся, что говорят нормативные документы, какие реальные риски несёт отсутствие заземления и в каких случаях без него действительно не обойтись.
Сразу отметим, заземление — это не прихоть электриков и не способ «выкачать» деньги из заказчика. Это базовый элемент защиты человека от поражения электрическим током. И если в многоквартирных домах заземление предусмотрено проектом, то в ИЖС ответственность за его наличие лежит на владельце.
Что такое заземление и как оно работает
Заземление — это преднамеренное электрическое соединение корпусов электроприборов и металлических конструкций с землёй. Земля в данном случае выступает проводником с нулевым потенциалом.
Принцип работы
При нормальной работе электроприборов ток течёт по фазному проводу, проходит через нагрузку (лампочку, двигатель, нагреватель) и возвращается по нулевому проводу. Корпус прибора при этом не находится под напряжением.
Но если изоляция повреждена — например, провод внутри стиральной машины перетёрся и касается корпуса — на металлических частях появляется опасное напряжение. Человек, прикоснувшийся к такому корпусу, получает удар током.
Заземление решает эту проблему: ток утечки уходит в землю по пути наименьшего сопротивления, а не через тело человека. При этом срабатывает защитное устройство (автомат или УЗО), которое отключает повреждённую цепь. Здесь важно понимать, что основная цель заземления — это электробезопасность (защита человека). Само по себе заземление никак не защитит приборы и сооружения от грозы, но без него устройства защиты не будут работать.
Чем заземление отличается от зануления
Зануление — это соединение корпуса прибора с нулевым проводом. Такая схема использовалась в старых домах (система TN-C). Она менее безопасна: при обрыве нуля на корпусах приборов появляется фазное напряжение.
Современные нормы требуют использовать систему TN-C-S или TN-S, где защитный проводник (PE) отделён от рабочего нуля (N). Для этого и нужен отдельный контур заземления.
Требования нормативных документов
Что говорит ПУЭ
Правила устройства электроустановок (ПУЭ) — основной нормативный документ для электр
иков. Седьмое издание ПУЭ (действующее) в пункте 1.7.59 прямо указывает:
«Питание электроустановок напряжением до 1 кВ от источника с глухоз
аземлённой нейтралью и с заземлением открытых проводящих частей при помощи заземлителя, не присоединённо
го к нейтрали (система TT), допускается только в тех случаях, когда условия электробезопасно
сти в системе TN не могут быть обеспечены».
Проще говоря: заземление обязательно. Вопрос только в том, какую систему использовать — TN-C-S (с разделением PEN-проводника) или TT (с собственным контуром заземления).
ГОСТ Р 50571.5.54-2013
Этот стандарт устанавливает требования к заземляющим устройствам. Согласно ему, сопротивление заземления для частного дома должно быть не более 30 Ом (при использовании УЗО с током срабатывания 30 мА).
СП 31-110-2003
Свод правил по проектированию электроустановок жилых и общественных зданий также требует налич
ия защитного заземления для всех электроприёмников.
Когда заземление обязательно
При подключении к электросетям
Если вы подключаете дом к электросетям официально, энергоснабжающая организация потребует акт на заземляющее устройство. Без него договор на электроснабжение не заключат.
При наличии газового оборудования
Газовые котлы, колонки и плиты требуют обязательного заземления. Это требование газовых служб, и без протокола измерения сопротивления заземления газовое оборудование не подключат.
При установке электрокотла
Электрические котлы отопления — мощные потребители (от 6 кВт). Их корпус обязательно заземляется, иначе при пробое изоляции ТЭНа человек получит смертельный удар током.
При использовании скважинного насоса
Погружные насосы работают в воде — среде с высокой электропроводностью. Заземление насоса и всей системы водоснабжения критически важно для безопасности.
При наличии бассейна или сауны
Влажные помещения относятся к зонам повышенной опасности. ПУЭ требует обязательного заземления всего электрооборудования в таких зонах.
Последствия отсутствия заземления
Поражение электрическим током
Главный риск — удар током при прикосновении к неисправному прибору. Ток силой 100 мА (0,1 А) смертелен для человека. При напряжении 220 В и сопротивлении тела 1000 Ом ток составит 220 мА — более чем достаточно для летального исхода.
Выход из строя техники
Без заземления статическое электричество и импульсные помехи накапливаются в корпусах приборов. Это приводит к выходу из строя чувствительной электроники: компьютеров, телевизоров, стиральных машин с электронным управлением.
Пожар
Ток утечки при отсутствии заземления может вызвать нагрев проводки и возгорание. Особенно опасно это в деревянных домах.
Проблемы со страховкой
Если пожар или несчастный случай произошёл из-за отсутствия заземления, страховая компания откажет в выплате. Это прямое нарушение норм электробезопасности.
Невозможность подключения газа
Без протокола измерения сопротивления заземления газовая служба не подключит котёл или плиту. Придётся делать заземление в любом случае.
Можно ли обойтись без заземления
Теоретически — да, практически — нет
Формально, если в доме нет мощных электроприборов, газового оборудования и вы не планируете официальное подключение к сетям — можно жить без заземления. Но это как ездить без ремня безопасности: пока всё хорошо, проблем нет. Но при аварии последствия будут катастрофическими.
УЗО не заменяет заземление
Распространённое заблуждение: «У меня стоит УЗО, заземление не нужно». Это не так. УЗО без заземления сработает только при прикосновении человека к неисправному прибору — то есть после того, как ток пройдёт через тело. С заземлением УЗО срабатывает мгновенно при появлении тока утечки, до контакта человека с опасным напряжением.
Старая проводка — не оправдание
«У меня старый дом, проводка двухпроводная, заземления нет и не было». Это не освобождает от ответственности. При замене проводки или подключении новых мощных приборов заземление нужно делать обязательно.
Какое заземление выбрать для частного дома

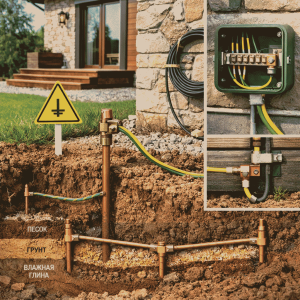

Традиционный контур (треугольник)
Классическая схема: три металлических штыря (уголка) забиваются в землю на глубину 2-3 метра, соединяются стальной полосой. Недорого, но требует много места и земляных работ.
Модульно-штыревое заземление
Современное решение: один или несколько стержней забиваются на глубину до 15 метров. Занимает минимум места, не требует сварки, обеспечивает стабильное сопротивление независимо от сезона.
Сколько стоит сделать заземление
Ориентировочные цены в Новосибирске
- Традиционный контур для частного дома — от 12 000 ₽
- Модульно-штыревое заземление — от 18 500 ₽
- Заземление с протоколом ЭТЛ — от 22 000 ₽
В стоимость обычно входят материалы, работа и базовые измерения. Протокол электротехнической лаборатории для газовщиков оплачивается отдельно.
Выводы
Заземление в частном доме — не опция, а необходимость. Нормативные документы (ПУЭ, ГОСТ, СП) требуют его наличия. Без заземления невозможно официально подключиться к электросетям, установить газовое оборудование, застраховать дом.
Но главное — заземление защищает жизнь и здоровье вашей семьи. Стоимость контура заземления несопоставима с ценой человеческой жизни или стоимостью сгоревшего дома.
Если вы строите дом или модернизируете электросистему — включите заземление в план работ. Это инвестиция в безопасность, которая окупается сразу.
