Электромобили перестали быть экзотикой — в России их число растёт ежегодно. Вместе с этим растёт и количество вопросов о домашней зарядке. Один из главных: какое заземление нужно для безопасной зарядки электромобиля?
Вопрос не праздный. Зарядные станции (EVSE) потребляют значительную мощность — от 3,7 до 22 кВт для бытовых моделей. При таких токах любая неисправность в электросистеме может привести к серьёзным последствиям: от выхода из строя дорогостоящего зарядного оборудования до пожара или поражения током.
В этой статье разберём требования к заземлению для зарядки электромобиля, типичные схемы подключения и ошибки, которых следует избегать.
Почему заземление критически важно для зарядки электромобиля
Высокая мощность зарядки
Бытовая зарядная станция уровня 2 (Level 2) работает от сети 220-380 В и потребляет ток до 32 А. Это сопоставимо с электроплитой или мощным кондиционером. При таких параметрах любой дефект изоляции создаёт серьёзную опасность.
Длительность процесса зарядки
Полная зарядка батареи занимает от 4 до 12 часов. Всё это время через кабель и станцию протекает значительный ток. В отличие от кратковременного включения чайника, здесь нагрузка постоянная и продолжительная.
Контакт с автомобилем
Во время зарядки человек может касаться автомобиля — открывать двери, загружать вещи. Если на корпусе появится опасное напряжение из-за неисправности, последствия будут трагическими.
Требования производителей
Все производители зарядных станций в инструкциях указывают: подключение без заземления запрещено. При отсутствии заземления гарантия на оборудование аннулируется.
Требования к заземлению для зарядной станции
Сопротивление заземления
Для безопасной работы зарядной станции сопротивление заземляющего устройства должно быть не более 10 Ом. Это строже, чем требования для обычного частного дома (30 Ом).
Почему так? При токе утечки 30 мА (порог срабатывания УЗО) и сопротивлении заземления 10 Ом напряжение прикосновения составит всего 0,3 В — абсолютно безопасно. При сопротивлении 30 Ом — уже 0,9 В, что тоже безопасно, но запас меньше.
Сечение заземляющего проводника
Согласно ПУЭ, сечение защитного проводника (PE) должно быть:
- Не менее сечения фазного проводника при сечении фазы до 16 мм²
- Не менее 16 мм² при сечении фазы от 16 до 35 мм²
- Не менее половины сечения фазы при сечении более 35 мм²
Для типичной домашней зарядной станции на 32 А используется кабель с сечением фазных жил 6 мм². Соответственно, заземляющий проводник тоже должен быть не менее 6 мм².
Система заземления

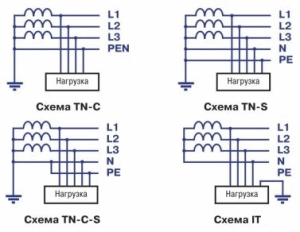

Для зарядных станций рекомендуется система TN-S или TN-C-S. Система TT (с отдельным контуром заземления) тоже допустима, но требует обязательной установки УЗО с током срабатывания не более 30 мА.
Схемы подключения зарядной станции

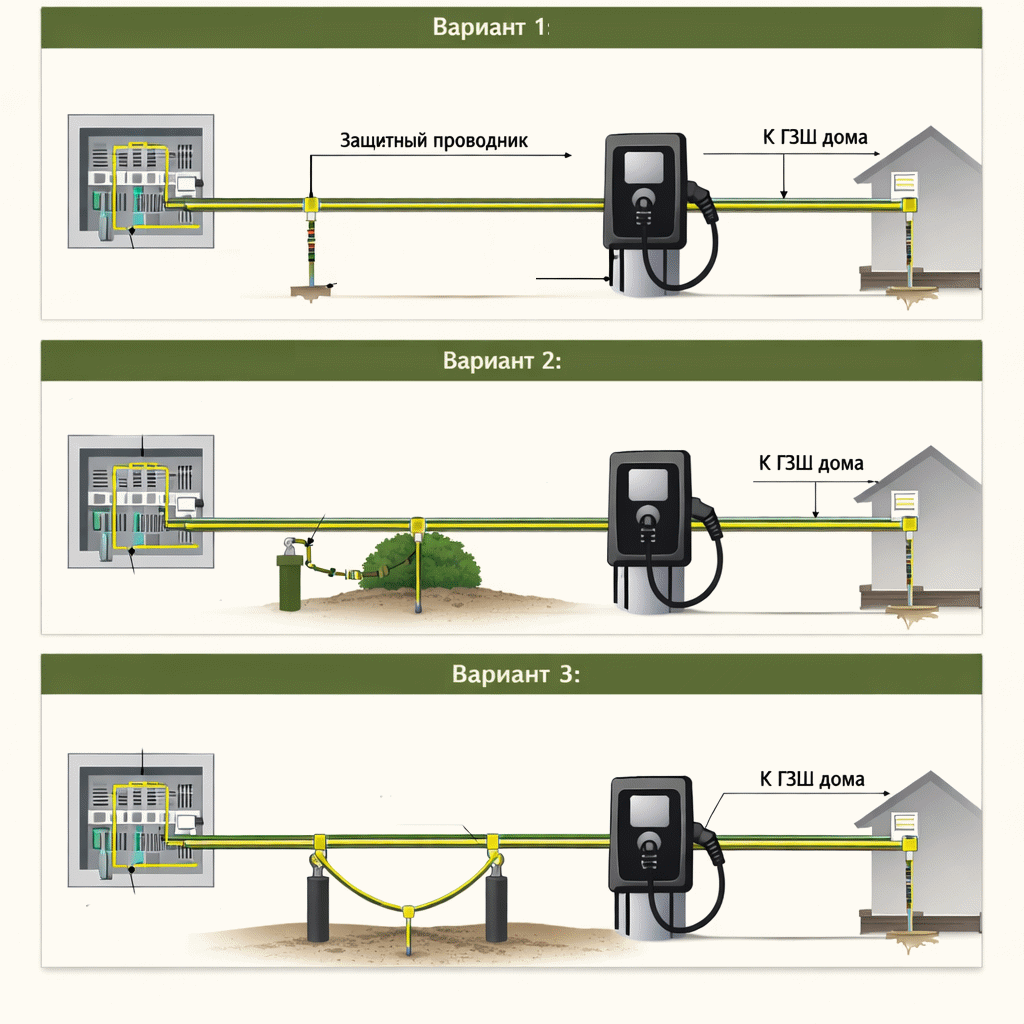

Вариант 1: Подключение к существующему заземлению дома
Если в доме уже есть качественное заземление с сопротивлением не более 10 Ом, зарядную станцию можно подключить к нему. Для этого от главной заземляющей шины (ГЗШ) в щитке прокладывается отдельный защитный проводник до места установки станции. Соединения выполняются болтовыми зажимами или опрессовкой
Вариант 2: Отдельный контур заземления для зарядной станции
Если существующее заземление не обеспечивает нужного сопротивления или отсутствует, монтируется отдельный контур. Оптимальный вариант — рядом с местом установки станции монтируется заземлитель до достижения сопротивления 10 Ом. От заземлителя прокладывается проводник к станции и к ГЗШ дома.
Вариант 3: Комбинированная схема
Для обеспечения требования ПУЭ в части необходимости объединения контуров (для исключения разности потенциалов), максимальной надёжности можно достичь путем объединения существующего контура заземления дома с дополнительным заземлителем у зарядной станции. Это снижает общее сопротивление и повышает безопасность.
Дополнительные требования безопасности
УЗО или дифавтомат
Линия питания зарядной станции обязательно защищается устройством защитного отключения (УЗО) или дифференциальным автоматом. Требования:
- Тип A или B (реагирует на постоянную составляющую тока утечки)
- Ток срабатывания — 30 мА
- Номинальный ток — не менее тока станции (обычно 32 или 40 А)
Обычное УЗО типа AC не подходит — зарядные устройства электромобилей могут создавать постоянную составляющую тока утечки, которую УЗО типа AC не обнаружит. Зарядная станция подключается отдельной линией от распределительного щита. Использование удлинителей, тройников или подключение к существующим розеткам недопустимо.
Типичные ошибки при подключении
Ошибка 1: Использование зануления вместо заземления
В старых домах с двухпроводной системой иногда «заземляют» станцию на ноль. Это опасно: при обрыве нулевого провода на корпусе станции и автомобиля появится фазное напряжение 220 В.
Ошибка 2: Заземление на трубы или арматуру
Подключение заземляющего проводника к водопроводным трубам, батареям отопления или арматуре фундамента не обеспечивает надёжного заземления. Сопротивление таких «заземлителей» непредсказуемо и может меняться.
Ошибка 3: Недостаточное сечение проводников
Экономия на сечении кабеля приводит к его нагреву при длительной зарядке. Это пожароопасно и может вывести из строя изоляцию.
Ошибка 4: Отсутствие УЗО типа A или B
Установка обычного УЗО типа AC не обеспечивает защиту от всех видов токов утечки, характерных для зарядных устройств.
Ошибка 5: Игнорирование требований производителя
Каждая зарядная станция имеет свои требования к электроснабжению. Их нужно изучить до начала монтажа.
Особенности зарядки в разных условиях
Зарядка в гараже
Гараж — оптимальное место для зарядной станции. Особенности:
- Станция защищена от осадков
- Удобно подвести питание от щитка дома
- Заземлитель можно разместить рядом с гаражом
При монтаже в металлическом гараже корпус гаража тоже подключается к заземлению (система уравнивания потенциалов).
Зарядка на улице
При установке станции на улице (на стене дома, на столбе) требования к заземлению те же, но добавляются требования к защите от влаги:
- Станция должна иметь степень защиты не ниже IP54
- Все соединения выполняются в герметичных коробках
- Заземляющий проводник прокладывается в защитной трубе
Зарядка от розетки (Mode 2)
Некоторые электромобили комплектуются зарядными кабелями для подключения к обычной розетке (режим Mode 2). Требования к заземлению розетки:
- Розетка должна быть с заземляющим контактом
- Линия защищена УЗО 30 мА
- Сопротивление заземления — не более 30 Ом
Однако такой способ зарядки медленный (до 2,3 кВт) и не рекомендуется для постоянного использования.
Проверка и измерение заземления
Когда нужно измерять
- После монтажа нового контура заземления
- Перед подключением зарядной станции
- Ежегодно — для контроля состояния
Как измеряется сопротивление
Измерение выполняется специальным прибором (измеритель сопротивления заземления) методом «трёх точек» или «четырёх точек». Самостоятельно без прибора точно измерить сопротивление невозможно.
Кто может выполнить измерения
Для получения официального протокола измерения обращайтесь в аккредитованную электротехническую лабораторию. Протокол может потребоваться:
- Для гарантийного обслуживания станции
- При страховании имущества
- При продаже дома
Стоимость заземления для электромобиля
Что входит в стоимость
- Материалы (заземлители, проводники, соединители)
- Монтажные работы
- Измерение сопротивления
- Подключение к щитку
Ориентировочные цены
- Модульно-штыревое заземление с сопротивлением до 10 Ом — от 22 000 ₽
- Подключение зарядной станции к щитку (без станции) — от 8 000 ₽
- Протокол ЭТЛ — от 3 000 ₽
Точная стоимость зависит от типа грунта, расстояния от щитка до места установки станции и других факторов.
Выводы
Заземление для зарядки электромобиля — обязательное условие безопасной эксплуатации. Требования строже, чем для обычного дома: сопротивление не более 10 Ом, УЗО типа A или B, выделенная линия с достаточным сечением.
Не экономьте на безопасности. Стоимость качественного заземления — малая часть цены электромобиля и зарядной станции. Зато вы получаете уверенность, что зарядка будет безопасной для вас и вашей семьи.
